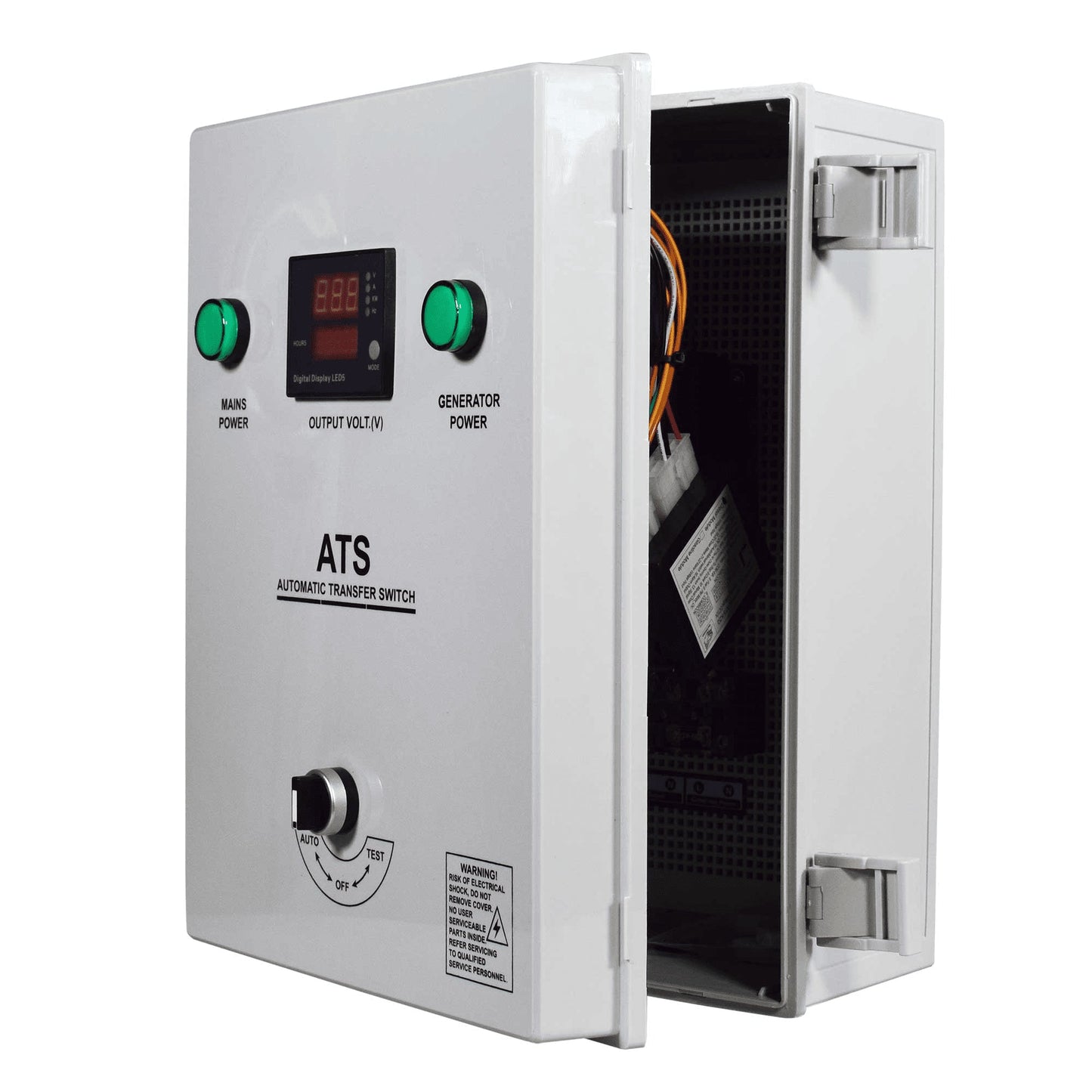

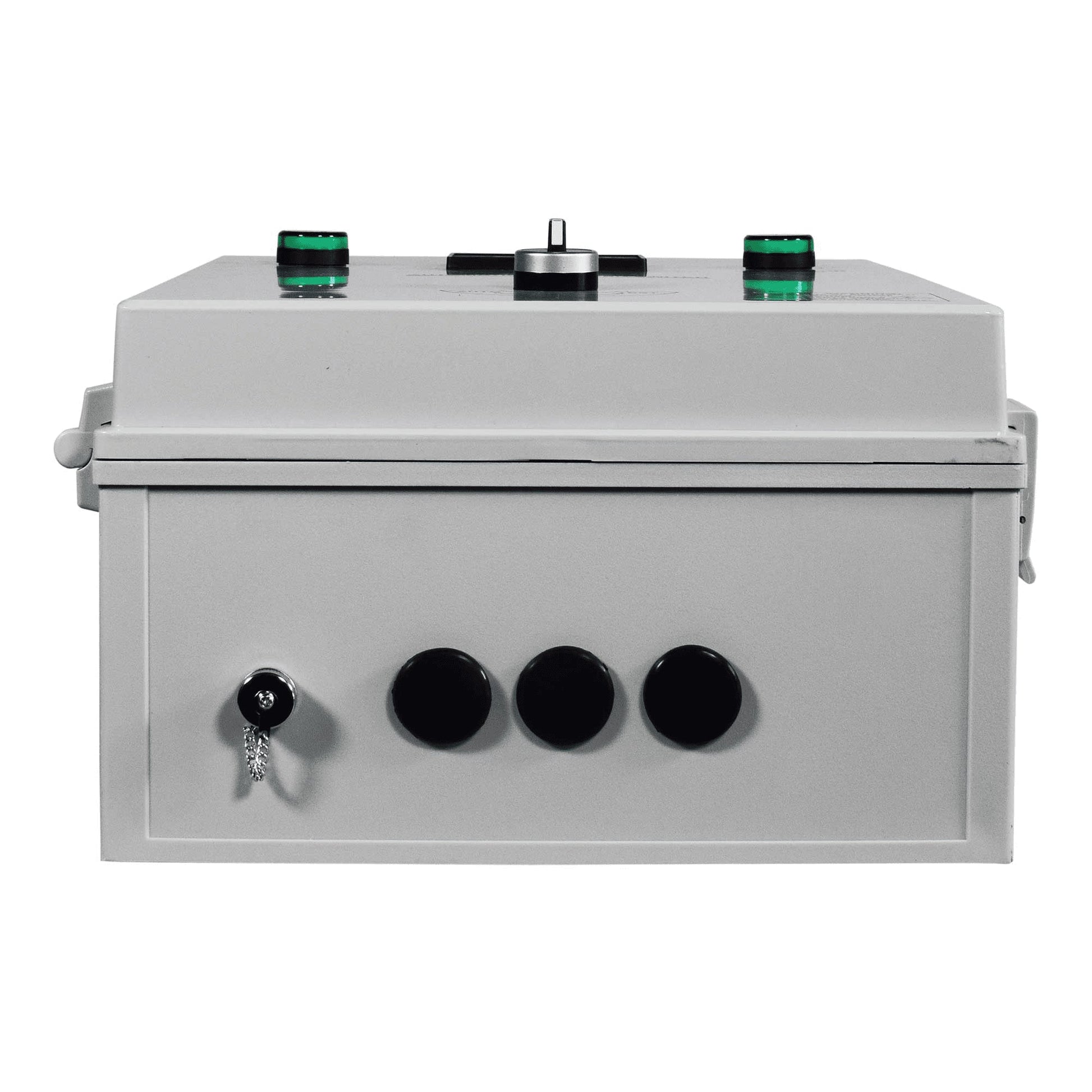

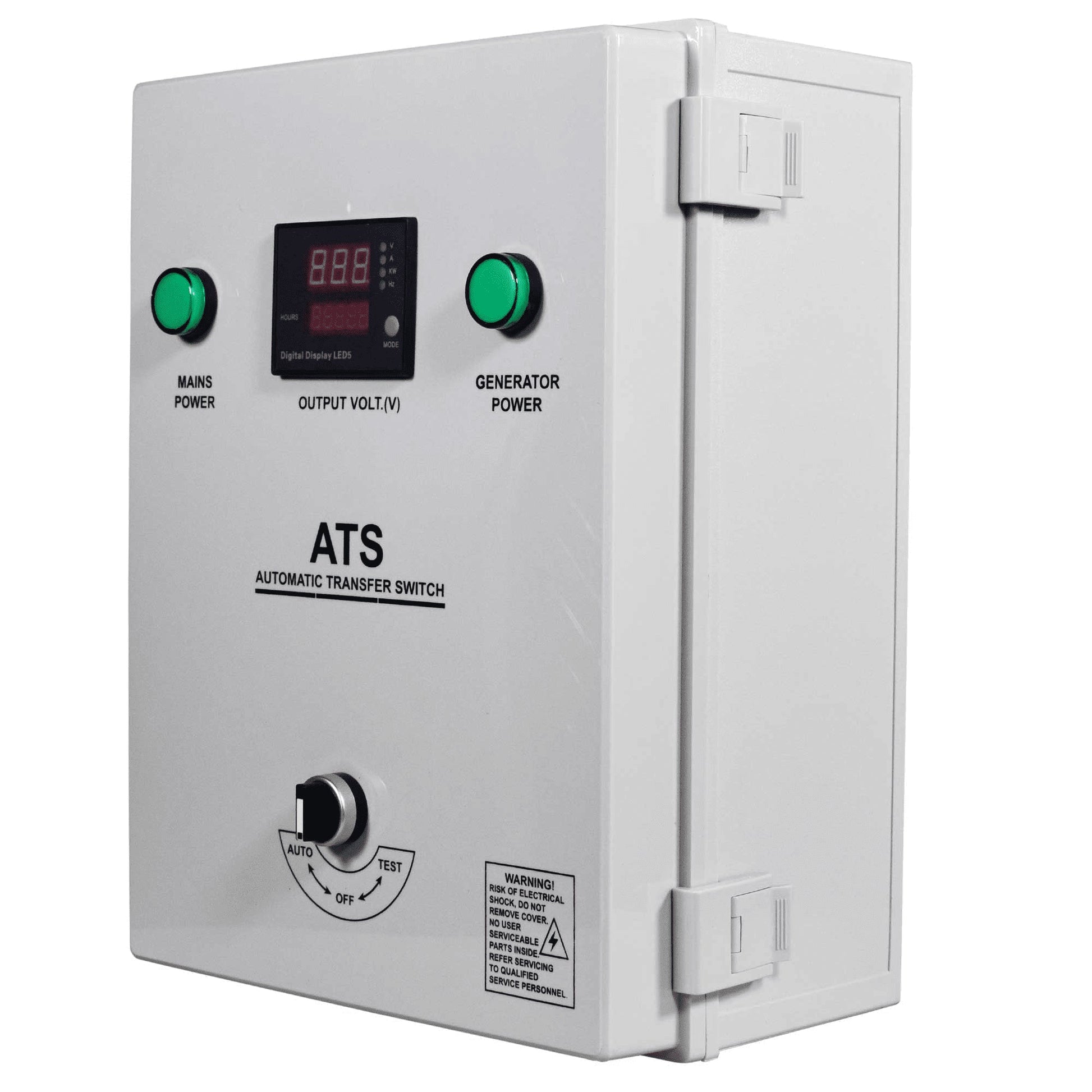

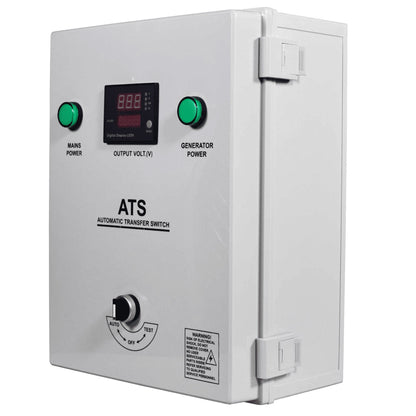

ATS Trifásico

INSTRUCCIONES DE MONTAJE

• Conectar el ATS al suministro principal (indicado como EXTERNAL POWER).
• Conectar el suministro del generador a la entrada del conexionado del ATS (marcado como GENERADOR POWER).
• Conectar la toma de salida de corriente Out Power del ATS a la zona a suministrar corriente.
• Conectar el cable monitorizador del ATS entre el ATS y el generador (cable de 3 pines).
• Poner el interruptor AUTO/OFF en la posición requerida.

CARACTERÍSTICAS

• Caja en plástico con protección a la intemperie.
• Fácil de usar e instalar.
• Fácil conexión para monitorizar el generador.
• Módulo de control protefido.

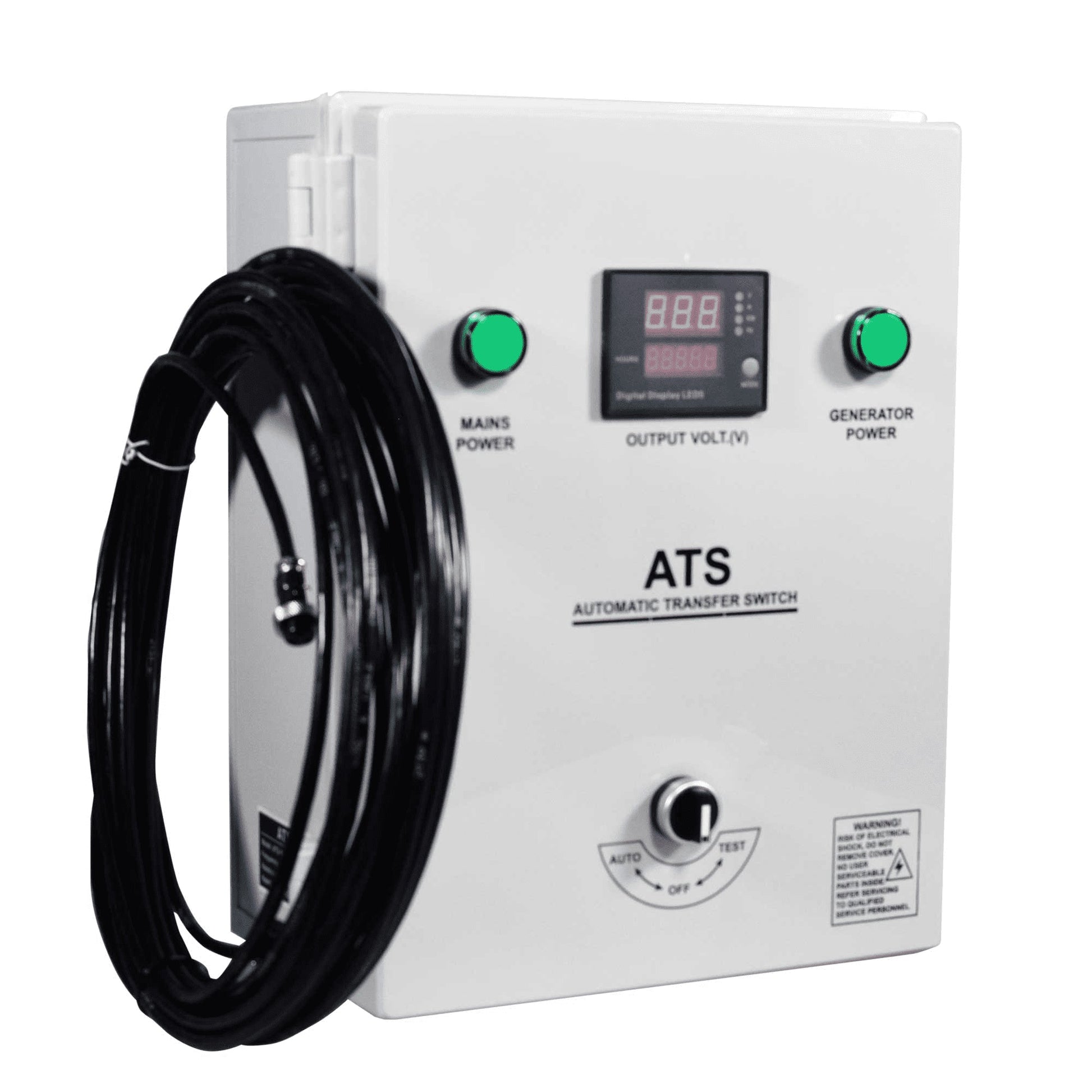

• Incluye 15m de cable.
• Cargador de batería.

¡ATENCIÓN!

• NO manipular el ATS cuando haya electricidad.
• Debe haber un interruptor de circuito en la entrada y salida.
• Usar únicamente con generadores HYUNDAI, ITC POWER Y FARADAY.
• La instalación debe ser efectuada por un instalador cualificado.

DATOS TÉCNICOS:

• Rango de voltaje: 350 a 400 V
• Intensidad máxima: 25 A
• Frecuencia nominal: 50 Hz
• Conexión de potencia máxima: 12 kVA
• Conexión al generador: cableado
• Conexión monitor generador: conector de 3 pins
• Entrada al suministro eléctrico: cableado
• Conector de salida: cableado
• Retraso de transferencia: 2 a 5 sec.
• Retraso del retorno: 10 sec.
• Peso: 9.7 kg
• Medidas: 365 x 445 x 250 mm (con embalaje)
