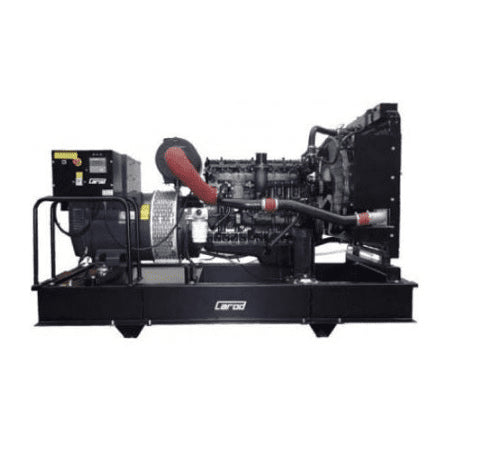

Grupo electrógeno MWM 220 KVA

DATOS TÉCNICOS DEL MOTOR

• Fabricante NAVISTAR
• Modelo MAXXFORCE 7.2P/180kW
• Potencia HP/kW 261/195
• Potencia según norma DIN6271/ISO3051
• Régimen de velocidad r.p.m. 1500
• Cilindrada litros 7,20
• Cilindros, nº y configuración 6 en línea
• Diámetro x Carrera mm 105 x 137
• Relación de compresión 17:1

SISTEMA DE REFRIGERACIÓN

• Tipo de refrigeración Líquido
• Temperatura de funcionamiento normal ºC 80/90
• Temperatura máxima nominal ºC 105
• Temperatura ambiente máxima para radiador ºC 45
• Caudal de aire para refrigeración m³/min 410
• Volumen de refrigerante en bloque motor litros 10
• Volumen de refrigerante en sistema completo litros 25
• Calor de irradiación superficies motor kW 15,8
• Calor emitido al refrigerante kW 78

SISTEMA DE ADMISIÓN

• Tipo de aspiración Turbo+postenfriador
• Tipo de filtro de aire Radial, dual, seco
• Caudal de aire de admisión (aire 1,2 kg/m3) m³/min 10,41
• Postenfriador aire de carga / agua SI
• Calor para el postenfriador kW 36

SISTEMA DE LUBRICACIÓN

• Capacidad de aceite máxima en cárter con filtro litros 19,8
• Especificaciones mínimas del aceite API-CH4/CI4
• Viscosidad del aceite de fábrica 15W40

SISTEMA DE COMBUSTIBLE

• Tipo de inyección y regulación Mecánica, inyección directa
• Consumo especifico g/cv.h 170
• Consumo especifico (diesel de 0,82g/ml) l/kw.*h 0,15
• Consumo de combustible a 100% carga continua litros/hora 41,13
• Consumo de combustible a 75% carga continua litros/hora 30,84
• Consumo de combustible a 50% carga continua litros/hora 20,56

SISTEMA DE ESCAPE

• Temperatura máxima del gas de escape ºC 650
• Caudal de gas de escape kg/h 2315
• Máxima restricción (contrapresión) del escape mm H2O 1019
• Calor emitido por el escape kW 140

SISTEMA ELÉCTRICO

• Sistema de carga Alternador
• Especificaciones de baterías V/Amperios CCA 24/1000

MANIOBRA, PROTECCION E INDICACION EN CUADRO ELÉCTRICO

• Protección contra sobreintensidades Magnetotérmico + controladora
• Protección diferencial Relé diferencial electrónico
• Pulsador seta parada de emergencia Incluido
• Disyuntor motorizado (consultar posibilidad de contactor) Opcional. Incluido en versión “Paralelo”

DATOS TÉCNICOS DEL ALTERNADOR

• Fabricante MECCALTE
• Modelo ECO38-2S/4
• Frecuencia Hz 50
• Tensión nominal V 400
• Tipo de conexión Estrella-serie
• Nº de fases 3
• Nº Polos 4
• Potencia ^T= 125 °C, 40ºC en CONTINUO kVA 200
• Potencia ^T= 163 °C, 27ºC en STANDBY kVA 220
• Factor de potencia 0,8
• Clase de aislamiento / ^Temp H/H
• Grado de protección IP23
• Corriente de cortocircuito (durante 20seg) 3 In
• Regulador de tensión Electrónico-AVR

Nota:  Fabricante y modelo de alternador por defecto. El fabricante y modelo del alternador pueden variar según disponibilidad, entre Meccalte y Marelli, siempre con prestaciones y características similares.

INFORMACIÓN LOGÍSTICA

• Peso aprox. con líquidos en radiador y cárter kg 2150
• Volumen de combustible en depósito litros 200
