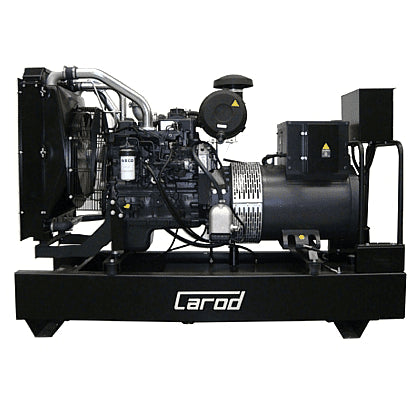

Grupo electrógeno Iveco 33 KVA Abierto

BANCADA

Bancada de electrosoldada en chapa plegada de acero, con tratamiento de fosfatado, imprimación y pintura al polvo, que garantiza una gran durabilidad en ambientes con  humedad elevada, atmósferas agresivas y presencia de contaminantes habituales.

Se monta sobre patas de apoyo tipo omega para apoyo e izado. Tacos antivibratorios para aislar las vibraciones lineales del conjunto motor-generador.

Tanque de combustible metálico integrado en bancada, con boca de llenado que incluye respiradero y bloqueo con llave.

Se equipa con aforador para indicación de nivel.

ESCAPE

Silencioso de escape de alta atenuación tipo residencial integrado en el interior de la carrocería.

Terminal de salida del silencioso protegido por tapa superior antilluvia.

Canalización de evacuación de gases de respiradero a través de ventilador.

MOTOR

Motor diesel de 4 tiempos, refrigerado por líquido (refrigerante al 50% de etilenglicol) con radiador protegido, regulado a 1.500 r.p.m.

ADMISIÓN

Filtro de aire de tipo seco, radial, con indicador óptico de filtro de aire sucio.

ESCAPE

Se suministra con silencioso industrial para montaje aparte. Canalización de evacuación de gases de respiradero hacia el suelo.

ALTERNADOR

Alternador sin escobillas, autoexcitado, con 4 polos, con precisión de tensión de ±1,5% en régimen de carga constante, a cualquier factor de potencia con una variación de velocidad de entre el 5 y el 30% respecto a su velocidad nominal.

CUADRO ELÉCTRICO

Cuadro instalado en caja de chapa plegada de acero, montada sobre patas metálicas sujetas a la bancada, ambos con tratamiento de fosfatado, imprimación y pintura al polvo. Tarjeta de control con indicación de parámetros, configuraciones y alarmas de aviso y parada en display.

Protección diferencial mediante relé electrónico. Protección contra sobreintensidades mediante interruptor magnetotérmico.

DATOS TÉCNICOS DEL MOTOR

• Fabricante IVECO
• Modelo S8000AM1
• Potencia máxima en emergencia (C.V.) HP/kW 42/31,5
• Potencia según norma ISO 8528
• Régimen de velocidad r.p.m. 1500
• Cilindrada litros 2,9
• Cilindros, nº y configuración 3 en línea
• Diámetro x Carrera mm 104 x 102
• Relación de compresión 17:1

SISTEMA DE REFRIGERACIÓN

• Tipo de refrigeración Líquido
• Temperatura de funcionamiento normal ºC 80
• Temperatura máxima nominal ºC 100
• Temperatura ambiente máxima para radiador ºC 50
• Caudal de aire para refrigeración m³/h 1980
• Volumen de refrigerante en bloque motor litros 4,5
• Volumen de refrigerante en sistema completo litros 9

SISTEMA DE ADMISIÓN

• Tipo de aspiración Natural
• Tipo de filtro de aire Radial
• Caudal de aire de admisión (aire 1,2 kg/m3) m3/h 125
• Postenfriador aire de carga / agua No

SISTEMA DE LUBRICACIÓN

• Capacidad de aceite máxima en cárter con filtro litros 7,7
• Especificaciones mínimas del aceite ACEA E3-E5
• Viscosidad del aceite de fábrica 15W40

SISTEMA DE COMBUSTIBLE

• Tipo de inyección y regulación Regulación electrónica
• Consumo de combustible a 100% carga continua litros/hora 8,3
• Consumo de combustible a 80% carga continua litros/hora 6,5
• Consumo de combustible a 50% carga continua litros/hora 4,3

SISTEMA DE ESCAPE

• Temperatura máxima del gas de escape ºC 525
• Caudal de gas de escape kg/h 153
• Máxima restricción (contrapresión) del escape mbar 70
• Calor emitido por el escape kcal/kWh 641

SISTEMA ELÉCTRICO

• Sistema de carga Alternador 35A
• Especificaciones de baterías V/Ah/CCA 12/100/650

MANIOBRA, PROTECCION E INDICACION EN CUADRO ELÉCTRICO

• Protección contra sobreintensidades Interruptor Magnetotérmico
• Protección diferencial Relé electrónico
• Pulsador seta parada de emergencia Incluido
• Contactor de control salida grupo Opcional

DATOS TÉCNICOS DEL ALTERNADOR

• Fabricante MECCALTE
• Modelo ECP28-VL4C
• Frecuencia Hz 50
• Tensión nominal V 400
• Tipo de conexión Estrella-Serie
• Nº de fases 3
• Nº Polos 4
• Potencia ^T= 125 °C, 40ºC en CONTINUO kVA 30
• Potencia ^T= 163 °C, 27ºC en STANDBY kVA 33
• Factor de potencia 0,8
• Clase de aislamiento / ^Temp H/H
• Grado de protección IP23
• Corriente de cortocircuito (durante 20seg) 3 In
• Regulador de tensión Electrónico-AVR

Nota:  Fabricante y modelo de alternador por defecto. El fabricante y modelo del alternador pueden variar según disponibilidad, entre Meccalte y Marelli, siempre con prestaciones y características similares.

INFORMACIÓN LOGÍSTICA

• Peso aprox. con líquidos en radiador y cárter kg 690
• Volumen de combustible en depósito litros 66
