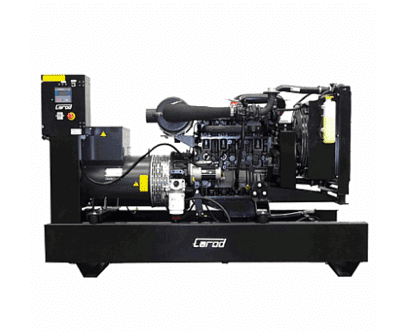

Grupo electrógeno MWM GmbH 68 KVA abierto

DATOS TÉCNICOS DEL MOTOR

– Fabricante: NAVISTAR

– Modelo: MAXXFORCE 4.8P/65kW

– Potencia: HP/kW 81.1/60.5

– Potencia según norma: ISO3046

– Régimen de velocidad: r.p.m. 1500

– Cilindrada: litros 4,8

– Cilindros, no y configuración: 4 en línea

– Diámetro x Carrera: mm 105 x 137

– Relación de compresión: 16,8:1

SISTEMA DE REFRIGERACION

– Tipo de refrigeración: Líquido

– Temperatura de funcionamiento normal: oC 90

– Temperatura máxima nominal: oC 100

– Temperatura ambiente máxima para radiador: oC 50

– Caudal de aire para refrigeración: m3/min 130

– Volumen de refrigerante en bloque motor: litros 7

– Volumen de refrigerante en sistema completo: litros 16

– Calor de iradiación superficies motor: kW 5,5

– Calor emitido al refrigerante: kW 36

SISTEMA DE ADMISIÓN

– Tipo de aspiración: Turbo

– Tipo de filtro de aire: Radial de doble elemento

– Caudal de aire de admisión: (aire 1,2 kg/m3) m3/min 5,88

– Postenfriador aire de carga / agua: No

– Calor para el postenfriador: kW N/A

SISTEMA DE LUBRICACIÓN

– Capacidad de aceite máxima en carter con filtro: litros 15

– Intervalo de cambio de aceite: Horas/tiempo max 500h trabajo/1año natural

– Especificaciones mínimas del aceite: API-CI4

– Viscosidad del aceite de fábrica: 15W40

SISTEMA DE COMBUSTIBLE

– Tipo de inyección y regulación: Mecánica, inyección directa

– Consumo especifico: g/cv.h N/A

– Consumo especifico (diesel de 0,82g/ml): l/kw.*h N/A

– Consumo de combustible a 100% carga continua: litros/hora 13,1

– Consumo de combustible a 75% carga continua: litros/hora 9,2

– Consumo de combustible a 50% carga continua: litros/hora 7,2

SISTEMA DE ESCAPE

– Temperatura máxima del gas de escape: oC 460

– Caudal de gas de escape: kg/h 377

– Máxima restrición (contrapresión) del escape: mm H2O 1000

– Calor emitido por el escape: kW 44

SISTEMA ELÉCTRICO

– Sistema de carga: Alternador

– Especificaciones de baterías: V/Ah/CCA 12/900

MANIOBRA, PROTECCION E INDICACION EN CUADRO ELECTRICO

– Protección contra sobreintensidades: Magnetotérmico + controladora

– Protección diferencial: Relé diferencial electrónico

– Pulsador seta parada de emergencia: Incluido

– Disyuntor motorizado (consultar posibilidad de contactor): Opcional. Incluido en versión “Paralelo”

EQUIPAMIENTO PARA EMERGENCIA (VERSION “EMERGENCIA-FALLO DE RED (FTR)”)

Cargador de baterías: Versión EMERGENCIA (FTR)

Resistencia de caldeo refrigerante: Versión EMERGENCIA (FTR)

Armario de conmutación GRUPO-RED: Opcional

DATOS TÉCNICOS DEL ALTERNADOR

– Fabricante: MECCALTE

– Modelo: ECO32-2L/4

– Frecuencia: Hz 50

– Tensión nominal: V 400

– Tipo de conexión: Estrella-serie

– No de fases: 3

– No Polos: 4

– Potencia ^T= 125 °C, 40oC en CONTINUO kVA 63

– Potencia ^T= 163 °C, 27oC en STANDBY kVA 71

– Factor de potencia: 0,8

– Clase de aislamiento: / ^Temp H/H

– Grado de protección: IP21

– Corriente de cortocircuito (durante 20seg): 3 In

– Regulador de tensión: Electrónico-AVR

Nota: Fabricante y modelo de alternador por defecto. El fabricante y modelo del alternador pueden variar según disponibilidad, entre Meccalte

y Marelli, siempre con prestaciones y características similares.
