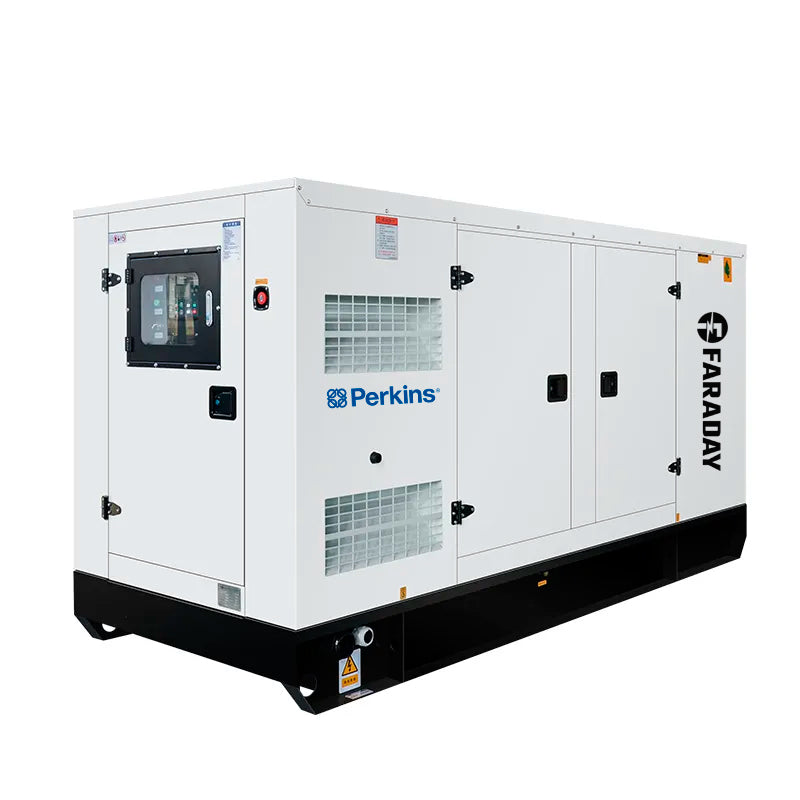

GRUPO ELECTROGENO 13/14 kVA PERKINS – INSONORIZADO

DATOS TÉCNICOS DEL MOTOR

• FABRICANTE: PERKINS
• MODELO: 403A-15G1
• POTENCIA MÁXIMA EN EMERGENCIA: 16,4 / 12,2
• POTENCIA SEGÚN NORMA: ISO 3046
• RÉGIMEN DE VELOCIDAD: 1500
• CILINDRADA: 3,3
• CILINDROS, NO Y CONFIGURACIÓN: 3 EN LÍNEA
• DIÁMETRO X CARRERA: 84 x 90
• RELACIÓN DE COMPRESIÓN: 22,5:1

SISTEMA DE REFRIGERACIÓN

• TIPO DE REFRIGERACIÓN: LIQUIDO
• TEMPERATURA DE APERTURA DE TERMOSTATO: 82-93
• CAUDAL DE AIRE PARA REFRIGERACIÓN: 53 m3/min
• VOLUMEN DE REFRIGERANTE EN BLOQUE MOTOR: 3,4
• VOLUMEN DE REFRIGERANTE EN SISTEMA COMPLETO: 6
• CALOR DE IRADIACIÓN SUPERFICIES MOTOR: 5,0 kW
• CALOR EMITIDO AL LÍQUIDO REFRIGERANTE: 16 kW

SISTEMA DE ADMISIÓN

• TIPO DE ASPIRACIÓN: NATURAL
• TIPO DE FILTRO DE AIRE: SECO
• CAUDAL DE AIRE DE ADMISIÓN (AIRE 1,2 kg/m3): 60 m3/h

SISTEMA DE LUBRICACIÓN

• CAPACIDAD DE ACEITE MÁXIMA EN CARTER CON FITRO: 6 litros
• ESPECIFICACIONES MÍNIMAS DEL ACEITE: API Cf
• VISCOSIDAD DEL ACEITE DE FÁBRICA: 15W40

SISTEMA DE COMBUSTIBLE

• TIPO DE INYECCIÓN Y REGULACIÓN: Mecánica, inyección indirecta
• CONSUMO DE COMBUSTIBLE A 100% CARGA CONTÍNUA: 3,7
• CONSUMO DE COMBUSTIBLE A 80% CARGA CONTÍNUA: 2,8
• CONSUMO DE COMBUSTIBLE A 50% CARGA CONTÍNUA: 2,04

SISTEMA DE ESCAPE

• TEMPERATURA MÁXIMA DEL GAS DE ESCAPE: 470
• CAUDAL DE GAS DE ESCAPE: 121,6 kg/h
• MÁXIMA RESTRICCIÓN (CONTRAPRESIÓN) DEL ESCAPE: 10,2

SISTEMA ELÉCTRICO

• SISTEMA DE CARGA: Alternador 50A
• ESPECIFICACIONES DE BATERÍAS: 12/70/300

MANIOBRA, PROTECCION E INDICACION EN CUADRO ELÉCTRICO

• PROTECCIÓN CONTRA SOBREINTENSIDADES: INTERRUPTOR MAGNETOTÉRMICO

• PROTECCIÓN DIFERENCIAL: INTERRUPTOR DIFERENCIAL

• PULSADOR SETA PARADA DE EMERGENCIA: INCLUIDO
• CONTACTOR DE CONTROL SALIDA GRUPODATOS TÉCNICOS DEL ALTERNADOR: OPCIONAL

DATOS TÉCNICOS DEL ALTERNADOR

• FABRICANTE: LINZ
• MODELO: E1S13M E/4
• FRECUENCIA: 50
• TENSIÓN NOMINAL: 400
• NO DE FASES: 3
• NO DE POLOS: 4
• POTENCIA ^T=125 OC, 40 OC EN CONTINUO: 16
• FACTOR DE POTENCIA: 0,8
• CLASE DE AISLAMIENTO / ^TEMP: H/H
• GRADO DE PROTECCIÓN: IP21
• CORRIENTE DE CORTOCIRCUITO (DURANTE 20 SEGUNDOS): 3 In
• REGULADOR DE TENSIÓN:  Compound

Nota:  Fabricante y modelo de alternador por defecto. El fabricante y modelo del alternador pueden variar según disponibilidad, entre Meccalte y Marelli, siempre con prestaciones y características similares.

INFORMACIÓN LOGÍSTICA

• DIMENSIÓN L: 1900
• DIMENSIÓN H: 1200
• DIMENSIÓN W: 900
• PESO APROX. CON LÍQUIDOS EN RADIADOR Y CARTER: 675
• VOLUMEN DE COMBUSTIBLE EN DEPÓSITO:  117
