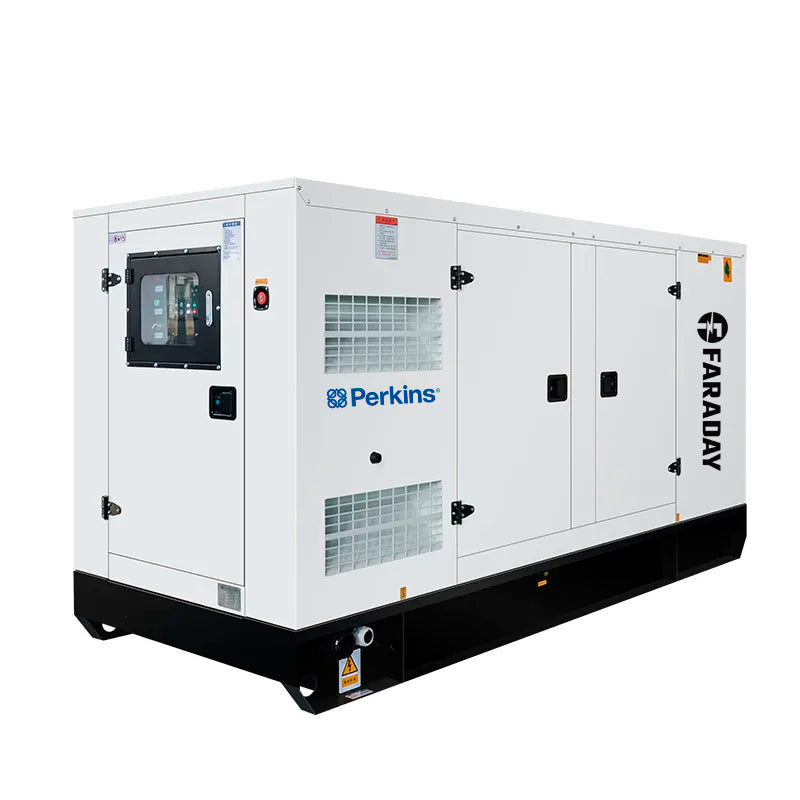

GRUPO ELECTRÓGENO 30/33 kVA PERKINS – INSONORIZADO

DATOS TÉCNICOS DEL MOTOR

• FABRICANTE: PERKINS
• MODELO: 1103A-33G
• POTENCIA MÁXIMA EN EMERGENCIA: 37,8 / 28,2
• POTENCIA SEGÚN NORMA: ISO 852B
• RÉGIMEN DE VELOCIDAD: 1500
• CILINDRADA: 3,3
• CILINDROS, NO Y CONFIGURACIÓN: 3 EN LÍNEA
• DIÁMETRO X CARRERA: 105 x 127
• RELACIÓN DE COMPRESIÓN: 19,25:1

SISTEMA DE REFRIGERACIÓN

• TIPO DE REFRIGERACIÓN: LIQUIDO
• TEMPERATURA AMBIENTE MÁXIAMA DE RADIADOR: 82-93
• CAUDAL DE AIRE PARA REFRIGERACIÓN: 53 m3/S
• VOLUMEN DE REFRIGERANTE EN BLOQUE MOTOR: 4,4 litros
• VOLUMEN DE REFRIGERANTE EN SISTEMA COMPLETO: 10,4 litros
• CALOR DE IRADIACIÓN SUPERFICIES MOTOR: 7 kW
• CALOR EMITIDO AL LÍQUIDO REFRIGERANTE: – 16 kW

SISTEMA DE ADMISIÓN

• TIPO DE ASPIRACIÓN: Turbo postenfriador
• TIPO DE FILTRO DE AIRE: Radial
• CAUDAL DE AIRE DE ADMISIÓN (AIRE 1,2 kg/m3): 2,9 m3/min
• POSTENFRIADOR AIRE DE CARGA/AGUA: –
• CALOR PARA EL POSTENFRIADOR: –

SISTEMA DE LUBRICACIÓN

• CAPACIDAD DE ACEITE MÁXIMA EN CARTER CON FITRO: 10,6
• ESPECIFICACIONES MÍNIMAS DEL ACEITE: APIC-CF
• VISCOSIDAD DEL ACEITE DE FÁBRICA: 15W40

SISTEMA DE COMBUSTIBLE

• TIPO DE INYECCIÓN Y REGULACIÓN: Mecánica, inyección indirecta
• CONSUMO DE COMBUSTIBLE A 100% CARGA CONTÍNUA: 7,1
• CONSUMO DE COMBUSTIBLE A 80% CARGA CONTÍNUA: 5,4
• CONSUMO DE COMBUSTIBLE A 50% CARGA CONTÍNUA: 3,9

SISTEMA DE ESCAPE

• TEMPERATURA MÁXIMA DEL GAS DE ESCAPE: 500
• CAUDAL DE GAS DE ESCAPE: 5,7 m3/min
• MÁXIMA RESTRICCIÓN (CONTRAPRESIÓN) DEL ESCAPE: 8 kPA

SISTEMA ELÉCTRICO

• SISTEMA DE CARGA: ALTERNADOR
• ESPECIFICACIONES DE BATERÍAS: 12/65/660

MANIOBRA, PROTECCION E INDICACION EN CUADRO ELÉCTRICO

• PROTECCIÓN CONTRA SOBREINTENSIDADES: INTERRUPTOR MAGNETOTÉRMICO

• PROTECCIÓN DIFERENCIAL: INTERRUPTOR DIFERENCIAL

• PULSADOR SETA PARADA DE EMERGENCIA: INCLUIDO
• CONTACTOR DE CONTROL SALIDA GRUPODATOS TÉCNICOS DEL ALTERNADOR: OPCIONAL

DATOS TÉCNICOS DEL ALTERNADOR

• FABRICANTE: MECCALTE
• MODELO: ECP28-VL4C
• FRECUENCIA: 50
• TENSIÓN NOMINAL: 400
• TIPO DE CONEXIÓN: Estrella-Serie
• NO DE FASES: 3
• NO DE POLOS: 4
• POTENCIA ^T=125 OC, 40 OC EN CONTINUO: 30
• POTENCIA ^T=163 OC, 27 OC EN STANDBY: 33
• FACTOR DE POTENCIA: 0,8
• CLASE DE AISLAMIENTO / ^TEMP: H
• GRADO DE PROTECCIÓN: IP23
• CORRIENTE DE CORTOCIRCUITO (DURANTE 20 SEGUNDOS): 3 In
• REGULADOR DE TENSIÓN:  Electronico-AVR

Nota:  Fabricante y modelo de alternador por defecto. El fabricante y modelo del alternador pueden variar según disponibilidad, entre Meccalte y Marelli, siempre con prestaciones y características similares.

INFORMACIÓN LOGÍSTICA

• DIMENSIÓN L: 1900
• DIMENSIÓN H: 1200
• DIMENSIÓN W: 900
• PESO APROX. CON LÍQUIDOS EN RADIADOR Y CARTER: 750
• VOLUMEN DE COMBUSTIBLE EN DEPÓSITO:  117
